YEC蒸發冷凝器

產品說明：

工作原理：
蒸發式冷凝器是制冷、空調系統中的主要熱交換設備，其工作原理是：制冷、空調系統中壓縮機拍出的制冷劑高壓過熱氣體經過蒸發式冷凝器中的冷凝排管，使高壓高溫氣態的制冷劑與排管外的噴淋水和空氣進行熱交換，即氣態制冷劑由上部進氣口進入冷凝排管后自上而下逐漸被冷凝成為液態制冷劑。

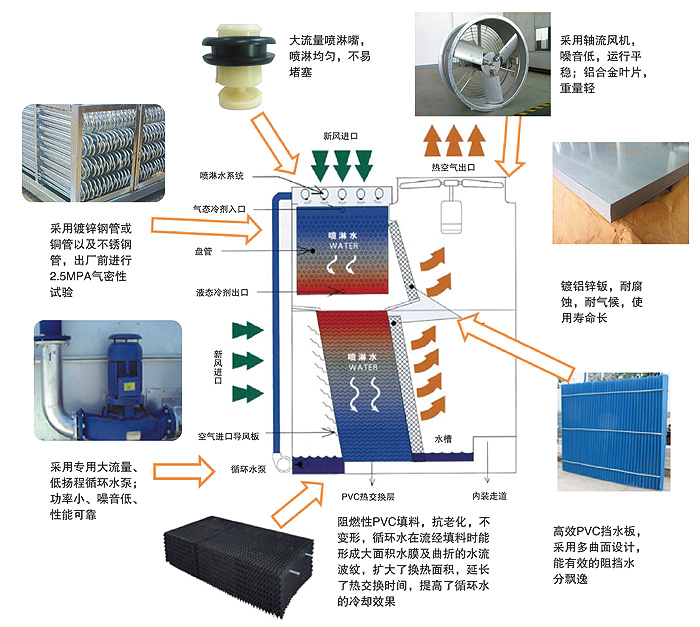

產品組成：

技術參數：

型號	名義工況排熱量	軸流風機			外形尺寸				接管尺寸					循環水泵		重量
	名義工況排熱量	臺數	單臺功率	單臺風量	mm				mm					流量	功率	運輸	運行
	kw	臺	kw	m3/h	A	B	H	J	補水	排污	溢流	進氣	出液	m3/h	kw	kg	kg
YEC-430	430	1	4	65000	1820	2250	4285	340	DN25	DN50	DN50	φ76	φ57	50	1.1	3370	4300
YEC-475	475	1	4	65000	1920	2250	4285	340	DN25	DN50	DN50	φ76	φ57	56	2.2	3580	4500
YEC-495	495	1	5.5	71000	1920	2250	4285	340	DN25	DN50	DN50	φ76	φ57	56	2.2	3650	4600
YEC-550	550	1	4	63500	1920	3000	4285	340	DN25	DN50	DN50	φ89	φ76	100	2.2	4060	5100
YEC-595	595	1	5.5	78000	1920	3000	4285	340	DN25	DN50	DN50	φ89	φ76	100	2.2	4150	5200
YEC-670	670	1	5.5	78000	1920	3000	4285	340	DN25	DN50	DN50	φ89	φ76	100	2.2	4430	5500
YEC-700	700	1	5.5	78000	1920	3000	4285	340	DN25	DN50	DN50	φ89	φ76	100	2.2	4880	6200
YEC-735	735	1	7.5	87000	1920	3000	4285	340	DN25	DN50	DN50	φ108	φ89	100	2.2	4950	6300
YEC-900	900	2	5.5	71000	3570	2250	4285	340	DN25	DN50	DN50	φ108	φ89	100	2.2	5780	7500
YEC-960	960	2	5.5	71000	3570	2250	4285	340	DN25	DN50	DN50	φ108	φ89	112	4	6020	7800
YEC-1050	1050	2	5.5	71000	3570	2250	4285	340	DN25	DN50	DN50	φ108	φ89	112	4	6260	8100
YEC-1165	1165	2	4	65000	3690	2700	4285	340	DN25	DN50	DN50	φ108×2	φ108	130	5.5	6830	9500
YEC-1285	1285	2	5.5	78000	3690	2700	4285	340	DN25	DN50	DN50	φ108×2	φ108	130	5.5	6970	9700
YEC-1335	1335	2	7.5	87000	3690	2700	4285	340	DN25	DN50	DN50	φ108×2	φ108	130	5.5	7100	9800
YEC-1420	1420	2	5.5	78000	3760	3000	4285	340	DN25	DN50	DN50	φ108×2	φ108	130	5.5	7520	10200
YEC-1490	1490	2	7.5	87000	3760	3000	4285	340	DN25	DN50	DN50	φ108×2	φ108	130	5.5	7680	10300
YEC-1575	1575	3	4	65000	5600	2250	4100	340	DN25	DN50	DN50	φ108×2	φ89×2	182	7.5	7920	10500
YEC-1620	1620	3	5.5	71000	5600	2250	4100	340	DN25	DN50	DN50	φ108×2	φ89×2	182	7.5	8150	10600
YEC-1690	1690	3	7.5	79000	5600	2250	4100	340	DN25	DN50	DN50	φ108×2	φ89×2	182	7.5	8280	10700
YEC-1765	1765	3	7.5	79000	5600	2620	4100	340	DN25	DN50	DN50	φ108×2	φ89×2	182	7.5	9020	12600
YEC-1935	1935	3	5.5	71000	5600	2620	4100	340	DN25	DN50	DN50	φ108×2	φ89×2	182	7.5	9850	12900
YEC-2010	2010	3	7.5	87000	5600	3000	4100	340	DN25	DN50	DN50	φ108×2	φ89×2	182	7.5	10100	13100
YEC-2140	2140	3	5.5	78000	5600	3000	4100	340	DN25	DN50	DN50	φ108×2	φ89×2	182	7.5	10600	13500
YEC-2245	2245	3	7.5	87000	5600	3000	4100	340	DN25	DN50	DN50	φ108×2	φ89×2	182	7.5	10800	13900

技術備注
1、表中數據僅供參考；
2、表中的運行重量為設備凈重加制冷劑重量及底部水盤貯水的重量；
3、表中的名義工況排熱量是指冷凝溫度 Tk=35℃,空氣進口濕球溫度 TS=24℃的數據；
4、如需配置水電子除垢儀，請用戶在訂貨時說明。

三、外觀圖

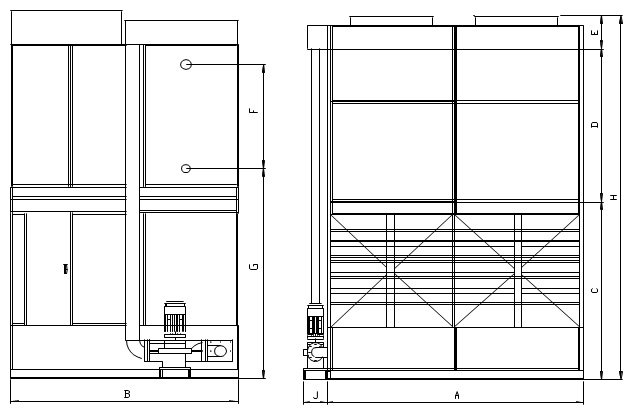

430-1490

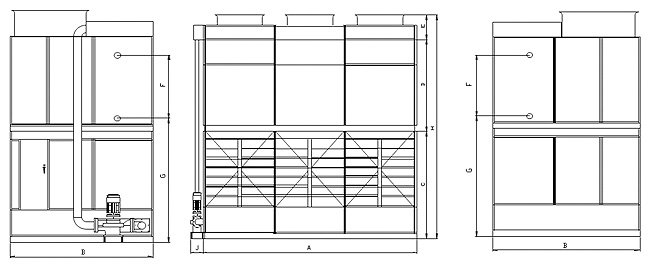

1575-2245
